DH-GSTN5300/22F剩余电流式电气火灾监控探测器安装参数

时间:2020-03-16 18:57:46  来源:北京喷淋改造
DH-GSTN5300/22F剩余电流式电气火灾监控探测器安装参数
一、DH-GSTN5300/22F剩余电流式电气火灾监控探测器概述

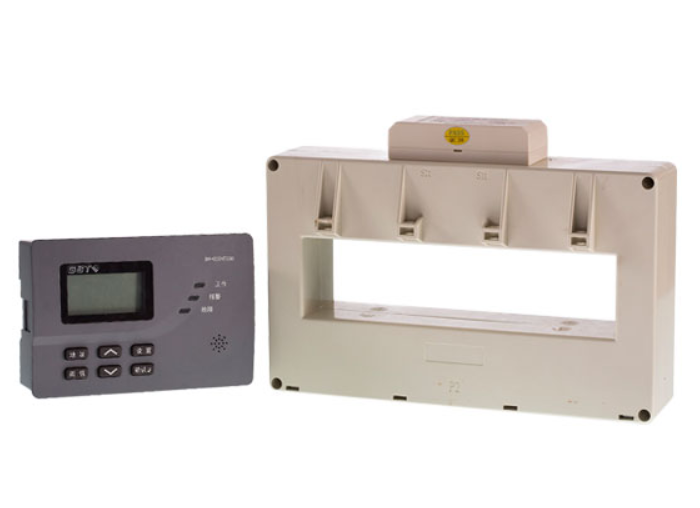

DH-GSTN5300/22F剩余电流式电气火灾监控探测器由信号处理模块和剩余电流传感器两部分构成,为分体式单路探测器,剩余电流传感器为闭口方孔型,适用于对各级保护对象的配电室低压输出侧或配电柜、总配电箱、一二级配电箱等处供电线路的剩余电流的实时监测。
二、DH-GSTN5300/22F电气火灾监控探测器产品参数

型号     DH-GSTN5300/22F
工作电压     总线24V,无极性
工作电流     <DC3mA
剩余电流报警设定值     50mA到1000mA(步进1mA)
主回路电流     0A~2000A
主回路电压     <AC660V
报警响应时间     ≤30s
输出触点容量     1A/125VAC,2A/30VDC
环境温度     -10℃~+60℃
相对湿度     ≤95%,不凝露
海拔     <3000m
外壳防护等级     IP30
执行标准     GB14287.2-2005

三、DH-GSTN5300/22F探测器所接传感器技术参数

传感器型号     GSTZCT-22F
穿线孔径(mm)     225*56
最大主回路电流(A)

400A 铜排

1250A电缆
外形尺寸(mm)     279*195*83
安装尺寸(mm)     273*75*7
安装螺纹规格     M5
DH-GSTN5300/22F剩余电流式电气火灾监控探测器
